1、概述

通過“反送電防護成套裝置”實現防止“配電線路向變電站饋線柜反送電”事故的發生是我們采取的技術手段。以“主動防護”和“自動控制”為原則,不依靠管理(調度指揮、運行操作等),以完全的技術裝備徹底消除反送電事故隱患。

由“反送電防護成套裝置” 自動實現隔斷技術措施,成套裝置的“斷路隔離器”通過“反送電保護”原理技術,建立起線路斷路器與隔離器(隔離刀閘)的聯動關系,并與變電站饋線柜開關狀態相關聯,實現完全的自動操控。

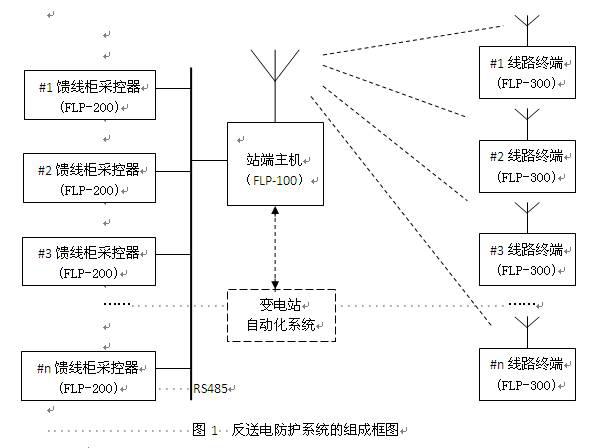

2、系統構成示意圖



3、系統設備配置數量

按照1站(試點變電站)3線(饋線柜及其出線)的基本要求確定設備數量,詳見下表

序號





單位





1

通信機

FLP-100

1



2

無線電臺

安裝在FLP-100機箱內

1



3

天線

全向,頻率與電臺一致

1



4

高頻饋線





按現場條件定

5

防護器

FLP-200

3



6

電壓傳感器



6/



7

位置傳感器



8/

2/

8

控制器

FLP-300

1/回線路



9

斷路隔離器

LZW20PW-12/630-20

1/回線路

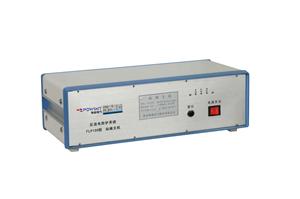

4、成套裝置實物圖
